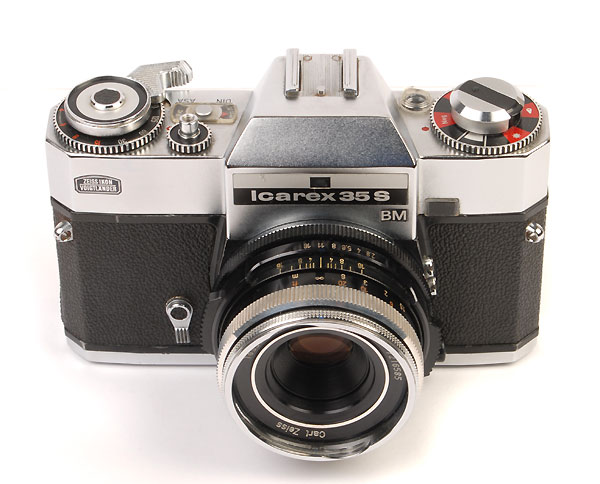

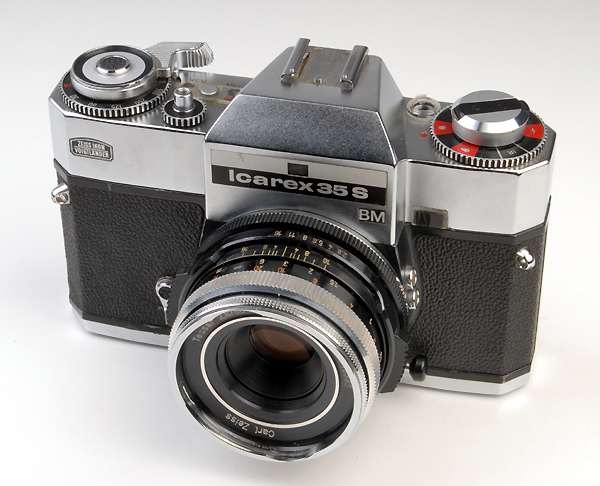

ZEISS IKON - ICAREX 35S BM -1968/1971
Prodotta dalla Zeizz IKon di Stoccarda,in Germania,la ICAREX 35S/BM e' una reflex 35mm con ottica intercambiabile
ed esposimetro incorporato.
La macchina poteva essere fornita di base con tre tipi di obiettvi standard secondo richiesta: Tessar 50mm f.2.8 , Pantar 45mm f.2.8 o Ultron 50mm f.1.8.
Per caricare il film:estrarre verso l'alto la rotella per il riavvolgimento della pellicola,si aprira' il dorso,sempre tirando verso l'alto
la stessa rotella,inserire il film,estrarre il film ed agganciare al rocchetto ricevente.
Regolare la scala ISOin base al film inserito:girare la piccola ghiera dentata coassiale al tasto di scatto,nelle due finestrelle sara' visibile la ghiera ASA/DIN che ruotera' di conseguenza.
Per azionare correttamente l'esposimetro e' necessario schiacciare il tasto per la chiusura del diframma(tasto della profondita' di campo) posto in basso a sinistra sotto l'obiettivo:premere una prima volta per bloccare il diaframma, impostare il tempo di scatto desiderato ed agire sulla ghiera dei dei diaframmi per far collimare la lancetta dell'esposimetro,visibile all'interno del mirino o su piccola finestrella sulla calotta superiore, al centro del riferimento.Premere una seconda volta il tasto per il blocco del diaframma,in modo che il diaframma steso ritorni a tutta apertura,e scattare la fotografia.( NOTA:l'esposimetro funzionera' se la leva di carica sara' leggermente aperta verso l'esterno,notare il piolino che fa da interruttore posto sotto alla leva di carica stessa,l'esposimetro funziona con una batteria da 1,5 volts tipo EPX625 posta sul fondello della macchina.La ghiera,con simboli su fondo rosso e nero,coassiale alla rotella del riavvolgimento film,serve da promemoria per il tipo di film inserito e non agisce in nessun modo sui parametri dell'esposizione.) Per togliere l'obiettivo girare in senso antiorario la ghiera,sull'ottica stessa,piu' vicina al corpo macchina.
La messa a fuoco si effettua con precisione al centro del mirino che dispone di un cerchio centrale con immagine spezzata,far collimare precisamente il soggetto inquadrato.
La macchina dispone anche di una tendina per la chiusura del mirino,azionabile tramite levetta coassiale all'esposimetro esterno,sulla
calotta superiore a sinistra.
|
 |
|
